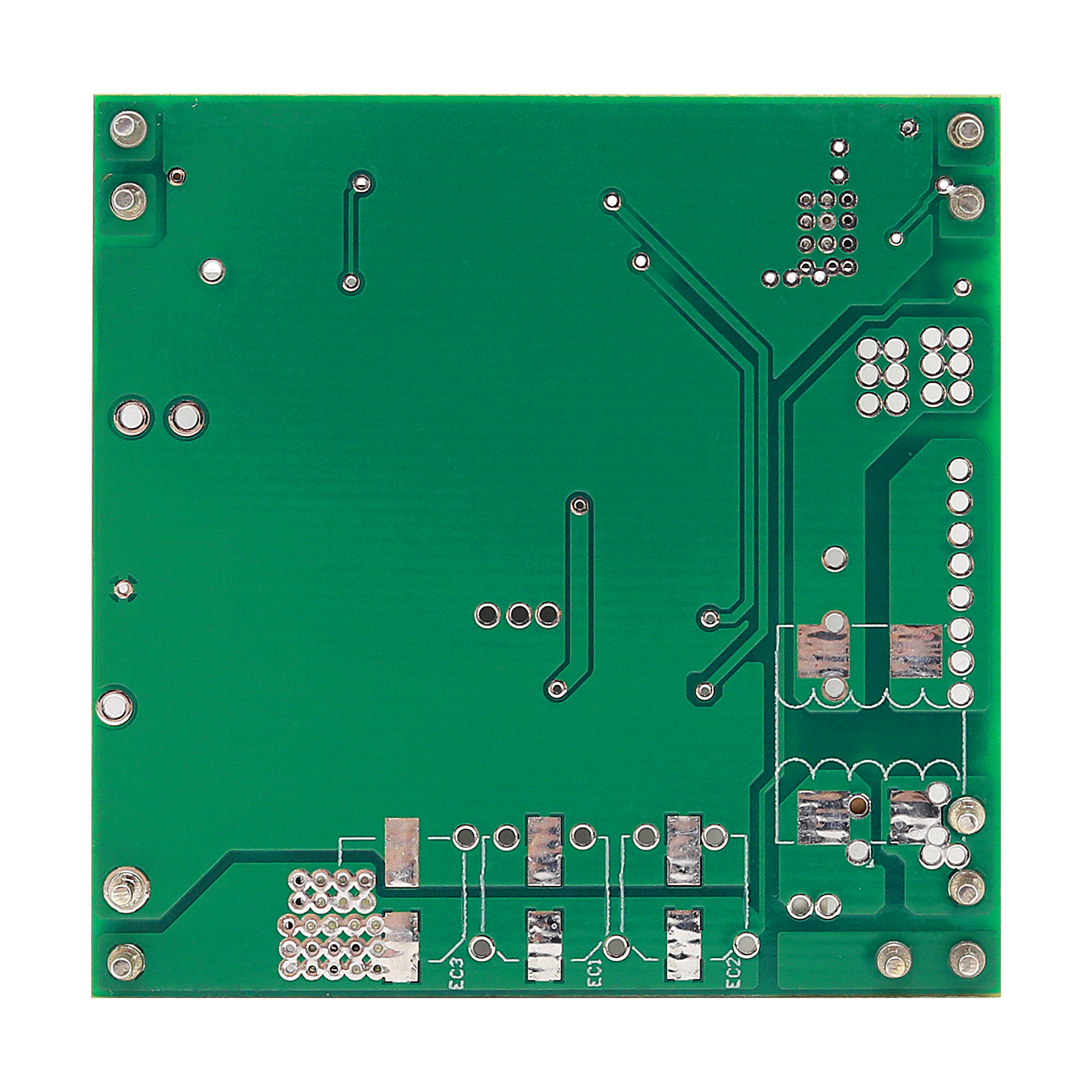

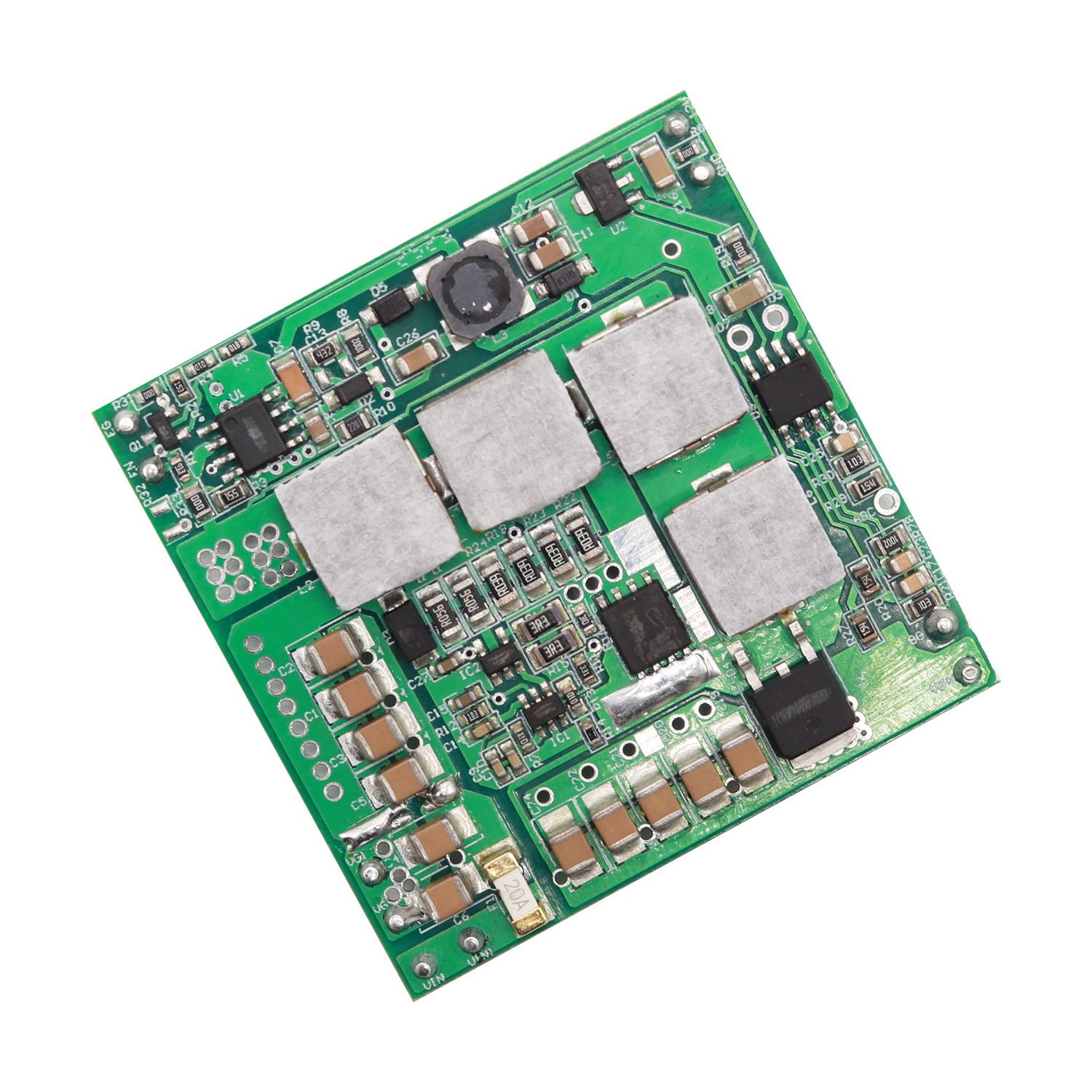

產品名稱：超薄型6mm厚度的 DC-DC 電源升壓模塊
產品型號：UT-PM480BST-ND120W
工作溫度：-40℃ to +80℃
工作濕度： 20%~90% RH 無凝露
產品尺寸：50mmX50mm
一、產品概述
UT-PM480BST-ND120W 是一款寬輸入范圍、高效、高可靠性、輸入和輸出間電氣非隔離的超薄型6mm厚度的 DC-DC 電源升壓模塊。適用于通信、新能源、交換機POE電源及數據中心機房的設備 80℃環境下的無風自然對流散熱使用。
二、功能特點
1) 寬輸入電壓范圍：9VDC~57VDC；
2）尺寸大?。?0mmX50mm，厚度：5.5mm；
3) 能量轉換效率高（24DCV輸入，輸出滿載）：>91%；
4) 保護功能：輸入OVP/UVP.輸出OLP；
5) 可提供外部開關機控制使能信號端；
6) 可額外提供9V@Io=300mA 輔助電源供其它電路使用（電壓電流可訂制）；
7) 可訂制提供3線通訊或者報警功能。
三、規格參數
1、電氣規格
1.1輸入特性
| 輸入電壓 | 9Vdc to 57Vdc |
| 額定輸入電壓 | 12V/24V/48Vdc |
| 最大輸入電流 | 15A |
| 輸入保護 | 輸入欠壓/短路過流保護 |
| 額定功率 | 9V/72W~(24V-48V)/120W |
| 最大輸入沖擊電流 | 40A（單模塊） |
| 輸入保險 | 輸入保險管(20A) |
| 升壓器最大輸出電壓 | （49~50）Vdc |
1.2輸出特性
1.2.1輸出電壓電流調整率
| 額定電壓 | +49.5Vdc |
| 源效應 | ±3% |
| 負載效應 | ±3% |
| 穩壓精度 | ±5% |
| 最小電流 | 0A |
| 額定輸出電流 | 2.5A |
| 轉換效率 | 91%@24Vin Typ. @Io=2.5A 94.5%@34.5Vin Max. @Io=2.5A |
1.2.2輸出紋波和噪聲
| 輸出電壓 | 單模塊紋波和噪聲 (峰-峰值) |
| 49.5Vdc | 4000mVp-p (MAX)@VIN=24V/Io=2.5A |
注： 1)紋波和噪聲測試：紋波和噪音帶寬設置在20兆赫茲。
1.2.3開機輸出過沖
| 輸出電壓 | 負載變化 | 輸出超調 |
| 49.5V | 啟動過沖@VIN=24V/Io=2.5A | ＜5% |
1.2.4開機時間
| 輸入工況條件 | 49.5Vdc@25℃ |
| 開機延時@VIN=24V/Io=2.5A | <1S |
注：為上電到輸出電壓至49.5VDC的時間。
1.2.5環境溫度
| 參考1.5整機裝配圖的散熱條件 | 工作環境 | -40°C ~ 80°C, 20%~90% RH 無凝露 |
| 儲存環境 | -40°C ~ 105°C, 10%~90% RH 無凝露 |
1.3 保護功能
1.3.1 輸入過壓保護及恢復
| 輸入電壓 | 備注 |
| 9VDC-57VDC | 輸入電壓≥35.2VDC，輸出升壓關閉， 輸入電壓≤35.2VDC，恢復升壓輸出。 |
注：輸入過壓保護應在1A額定負載下測試： 過壓恢復時間≤0.5s。
1.3.3 輸入欠壓保護及恢復
| 輸入電壓 | 備注 |
| 9VDC-57VDC | 輸入電壓≤8.8VDC輸出升壓關閉， 輸入電壓≥8.9VDC可自恢復升壓48V輸出。 |
注：輸入欠壓保護/恢復應在1A額定負載下測試。
1.3.4欠壓恢復時間≤ 0.5s
1.3.5 過溫保護
| 環境氣溫 | 備注：參考整機裝配圖的散熱條件 |
| ≤80℃ | 模塊能夠輸出最大輸出功率，不會出現過溫保護，模塊正常運行 |
非訂制版無過溫保護，訂制版提供OTP。 |
四、環境條件
3.1 環境溫度
工作溫度：
-40℃ 斷電冷凍8小時后， 起機上電5分鐘后可正常運行
-40℃ to +80℃ 滿載正常工作區間
工作環境：-40℃ to +80℃. 20%~90% RH 無凝露。
儲存環境：-40℃ to +105℃. 10%~90% RH 無凝露。
備注：參考整機裝配圖的散熱條件；
3.2環境濕度
工作濕度： 20%~90% RH 無凝露。
存儲濕度： 10%~90% RH 無凝露。
3.3冷卻方式（整機）
自然散熱。
