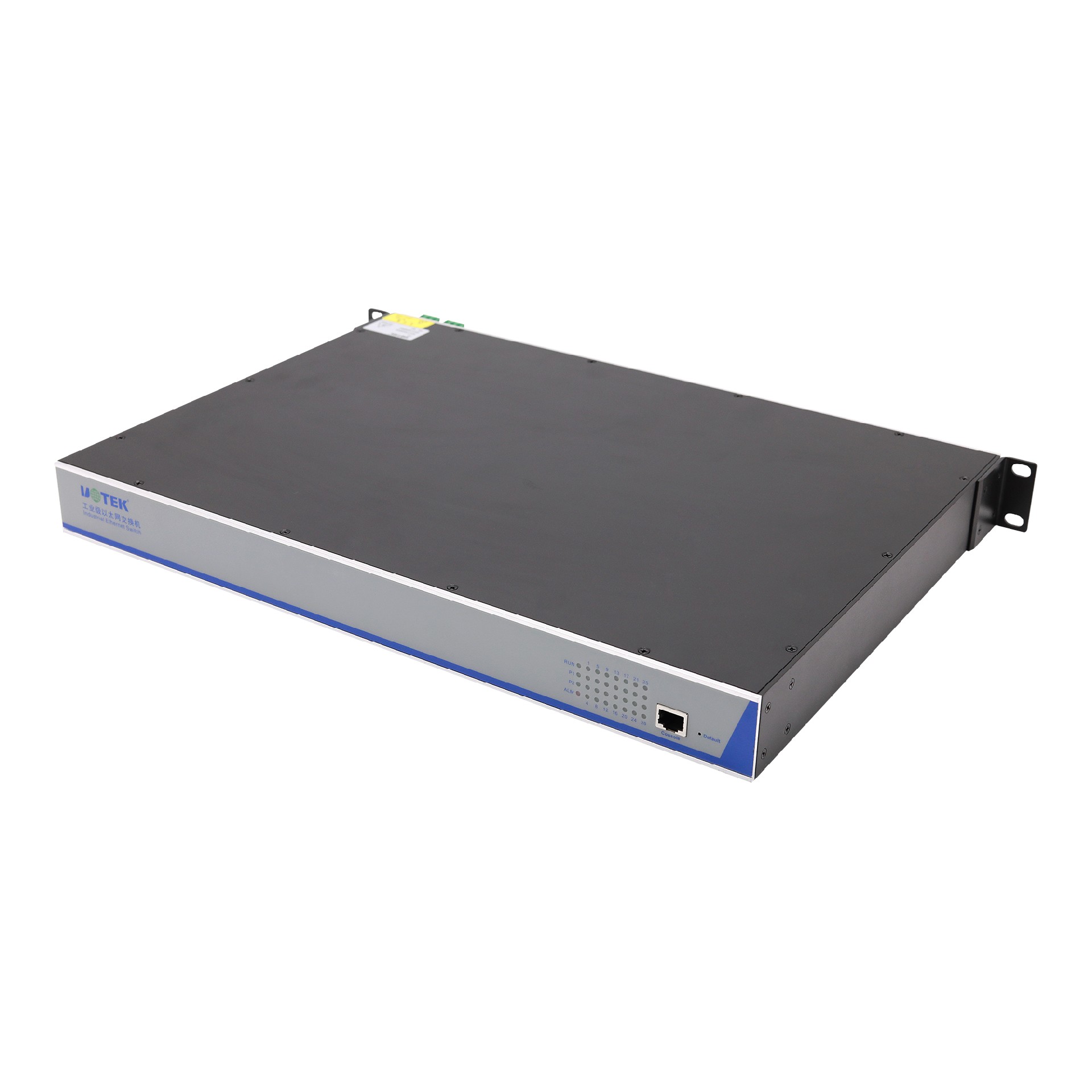

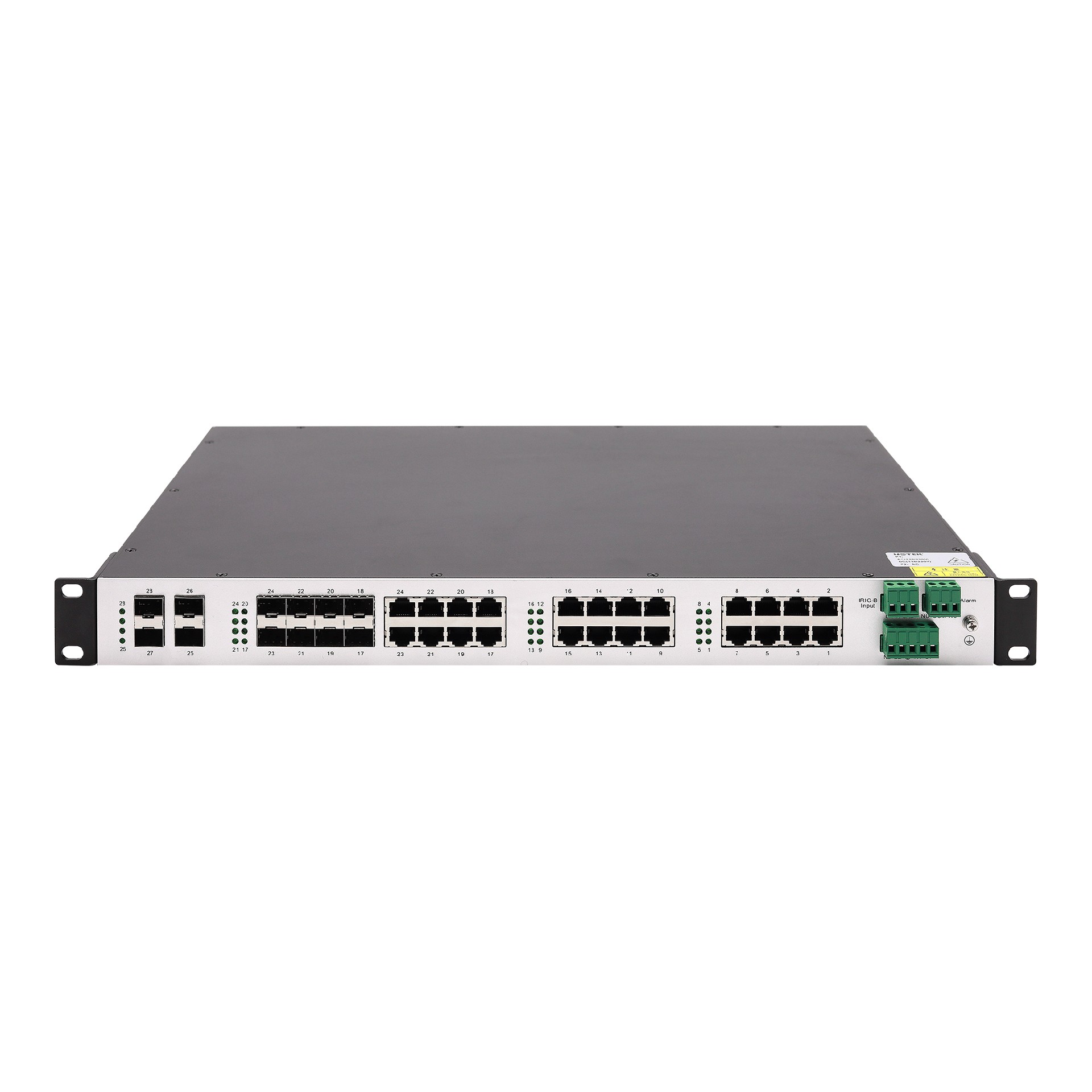

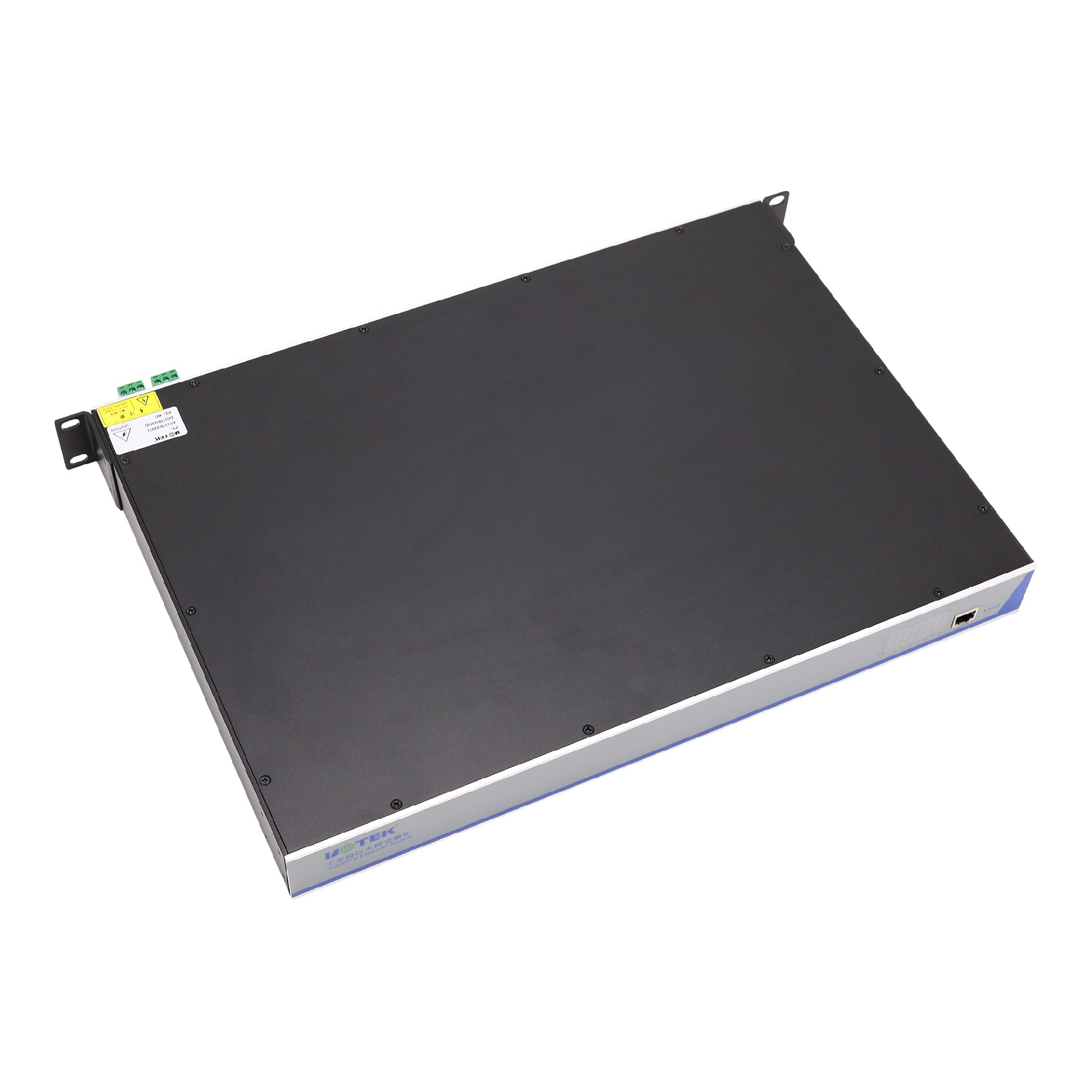

產品名稱：24G+4XG 萬兆三層網管型以太網交換機
規格型號：UT-63424G
端口數量：24口
網絡管理：網管型
傳輸速率：萬兆
應用層級：三層
產品等級：工業級
產品概述：
UT-63424G系列是款高性能，高性價比的網管型萬兆工業以太網三層交換機。該系列包括兩款產品型號，可提供16路千兆SFP網絡接口（或16路千兆以太網接口），4路萬兆SFP+接口以及8路千兆光電復合接口，不僅增加了帶寬，提高了網絡數據的通訊，而且非常適合大規模工業網絡的應用。該系列產品支持多種二層軟件特性（端口鏡像、VLAN、端口匯聚、IGMP Snooping、QoS、STP/RSTP/MSTP等）和基本IPv4/IPv6三層路由協議（靜態路由/RIP/OSPF/VRRP），為用戶提供了完善的解決方案，更好的為工廠自動化，智能交通，視頻監控等工業應用領域構建大型局域網絡提供更多選擇方案。
產品特性：
●支持16路千兆SFP網絡接口（或16路千兆以太網接口）+4路10Gbps SFP+接口+8路千兆光電復用Combo口
●10Gbps SFP+接口支持萬兆/千兆自適應
●支持IGMP Snooping/MLD Snooping過濾多播封包
●支持IEEE 802.1Q VLAN便于簡易網絡規劃
●支持QoS 的8個隊列映射增加網絡穩定性
●支持STP/RSTP和MSTP網絡冗余
●支持SNMPv1/v2v3，確保網絡安全管理
●支持鏈路聚合（靜態匯聚/LACP），優化網絡帶寬
●支持訪問控制列表（ACL）增強靈活度及網絡管理安全性
●支持端口鏡像功能，便于在線調試
●支持端口限速廣播風暴抑制組播風暴抑制未知單播風暴抑制
●支持3層交換功能（靜態路由/RIP/OSPF/VRRP）
●支持電源，端口異常狀態繼電器輸出告警功能
●支持寬溫工作，工作溫度范圍為：-40℃~75℃
●支持IP40防護，無風扇，工業級，機架式安裝設計
規格參數：
| 協議標準 | 標準 | IEEE802.3、IEEE802.3u、IEEE802.3x、IEEE802.3z、IEEE802.3ab、IEEE802.1Q、IEEE802.1p、IEEE802.1D、IEEE802.1W、IEEE802.1s、IEEE802.3ad、IEEE802.1x、IEEE802.3ae |
| 協議 | ARP、ICMP、TCP、HTTP/HTTPS 、Telnet、STP/RSTP/MSTP、LLDP、IGMP、SNMPv1/v2c/v3，DHCP Server、NTP、SSH、IPV6、LACP、VLAN | |
| 三層交換技術 | 靜態路由、RIP V1/V2、OSPF、VRRP支持，路由器冗余 | |
| 流控 | IEEE802.3x 流控、背壓式流控 | |
| 接口 | 光纖接口 | 100/1000BaseX，SFP(接口） |
| 1G/10Gbps SFP+(萬兆SFP口) | ||
| RJ45接口 | 10/100/1000Base-T端口，MDI/MDI-X自適應 | |
| Console口 | 串口調試(RJ45接口) | |
| 告警端口 | 3PIN接線端子，繼電器告警信息輸出 | |
| LED指示燈 | 電源指示燈,網絡指示燈,告警指示燈,運行指示燈 | |
| 傳輸距離 | 超五類雙絞線 | 100m |
| 光纖模塊 | 單模：1310nm 20/40/60Km 1550nm 80/100/120Km | |
| 多模 | 1310nm 2Km | |
| 交換性能 | 百兆轉發速率 | 148810pps |
| 千兆轉發速率 | 1488095pps | |
| 萬兆轉發速率 | 14881000pps | |
| 傳輸模式 | 存儲轉發 | |
| MAC地址空間 | 16K | |
| 緩存空間 | 12Mb | |
| 背板帶寬 | 208G | |
| 最大幀長 | 9216B | |
| 主機單播路由表 | 1024（IPv4），512（IPv6) | |
| 網段單播路由表 | 512（IPv4/IPv6） | |
| 電源需求 | 輸入電壓 | 110/220VAC(88~264VAC)/50-60Hz or 110/220VDC(88~264VDC) 本設備選用單電源輸入，可選雙電源冗余輸入 |
| 功耗 | UT-63424G-16GP8GB-4XGP-BNA | 空載功率：14.5W |
| 滿載功率：39W(Combo口為光口) | ||
| UT-63424G-16GT8GB-4XGP-BNA | 空載功率：10.3W | |
| 滿載功率：24W(Combo口為光口) | ||
| 機械特性 | 外殼 | IP40防護等級 |
| 重量 | 3.5kg | |
| 安裝方式 | 機架式安裝 | |
| 尺寸 | 440mm×44mm×315mm | |
| 工作環境 | 工作溫度 | -40℃ ~75℃ |
| 存儲溫度 | -40℃ ~85℃ | |
| 相對濕度 | 0~95%（無凝露） | |
| 行業標準 | EMI | FCC Part 15，CISPR (EN55022) class A |
| EMS | IEC(EN)61000-4-2(ESD) IEC(EN)61000-4-3(RS) IEC(EN)61000-4-4(EFT) IEC(EN)61000-4-5(Surge) IEC(EN)61000-4-6(CS) IEC(EN)61000-4-8 IEC 60068-2-27(Shock) IEC 60068-2-32(Freefall) |
訂購信息：
備注：
1、 以上產品的光口類型默認為SFP插槽，另可選SC/ST/FC接口，更多配置可咨詢市場部。
2、產品中后綴“BNA”中的“A”表示為單電源110/220VAC/DC（88~264VAC/DC）輸入；如果后綴是“BND”，則“BND”中的“D”表示雙電源110/220VAC/DC（88~264VAC/DC）輸入。
