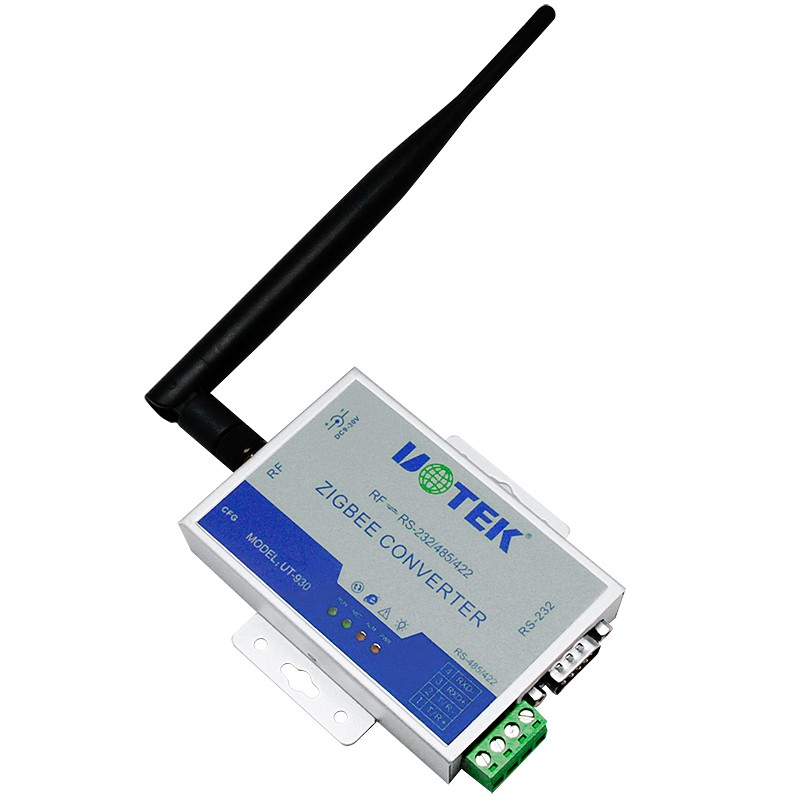

產品名稱：ZIGBEE 無線通信模塊
規格型號：UT-930
調制方式：DSSS 直序擴頻
無線信道：16 個
產品概述：
UT-930-ZIGBEE 無線通信模塊是加強型的 ZIGBEE 模塊，集成了符合 ZIGBEE 協議標準的射頻收發器和微處理器，它具有通訊距離遠、抗干擾能力強、組網靈活等優點和特性；可實現一點對多點及多點對多點之間的設備間數據的透明傳輸；可組成星型和 MESH型的網狀網絡結構。
UT-930-ZIGBEE 通信模塊實現串口 RS232/485/422 數據的透明傳輸，除可實現一般的點對點數據通信功能外，還可實現多點之間的網絡通訊。
UT-930-ZIGBEE 通信模塊分為中心協調器、路由器和終端節點，這三類設備具備不同的網絡功能，中心協調器是網絡的中心節點，負責網絡的發起組織、網絡維護和管理功能；路由器負責數據的中繼轉發，終端節點只進行本節點數據的發送和接收。中心協調器、路由器和終端節點這三種類型的設備在硬件結構上是完全一致的，只是設備參數配置不同。
產品特性：
● 數據接口：RS-232/485/422 SMA 母頭天線接口
● 載波頻率：2.4GHz ISM 全球免費頻段，頻率區間 2400M-2485M 之間
● 調制方式：DSSS 直序擴頻
● 無線信道：16 個
● 信道檢測：CSMA/CA
● 網絡拓?fù)洌盒切汀湫汀㈡溞汀⒕W(wǎng)狀網
● 單網容量：65535 個節點
● 發送模式：廣播發送或目標地址發送
● 傳輸速率：1200-115.2Kbps 可設置
● 工作電源：DC9V-30V 150mA（max）
● 傳輸距離：無線 2.4GHz載波 2000 米（空曠距離）
RS-232 5米（1200bps-115200bps）
RS-485/422 1200 米（1200bps-115200bps）
● 接收靈敏度：-105dbm
● 發射功率：25dbm
● 天線連接：5dbm SMA 公頭膠棒天線
● 保護等級：電源接口/RS-232/485/422 具有 2KA 防雷保護
● 尺寸：97×65×22mm（不含天線）
● 重量： 120 g
● 工作環境：-40～85℃,相對濕度為 5%到 95%
訂購信息：
| 型號 | 信號/接口 | 端口數量 | 接口保護等級 | 通訊速率 | 使用環境 | 電源 | ||||
| ZIGBEE | RS-232 | RS485/422 | 溫度 | 濕度 | ||||||
| SMA接口 | DB9公頭 | 接線端子 | 2.4G | RS-232/485/422 | RS-232/485/422 | -40/85℃ | 5-95% | 有源 | ||
| UT-930 | √ | √ | √ | 1 | 1 | 2KA防雷 | 1200bps-115.2kbps | √ | √ | 9-30VDC |
備注：以上產品配件為電源適配器天線串口線。
產品尺寸：
連接器和信號：
應用領域示意圖：
