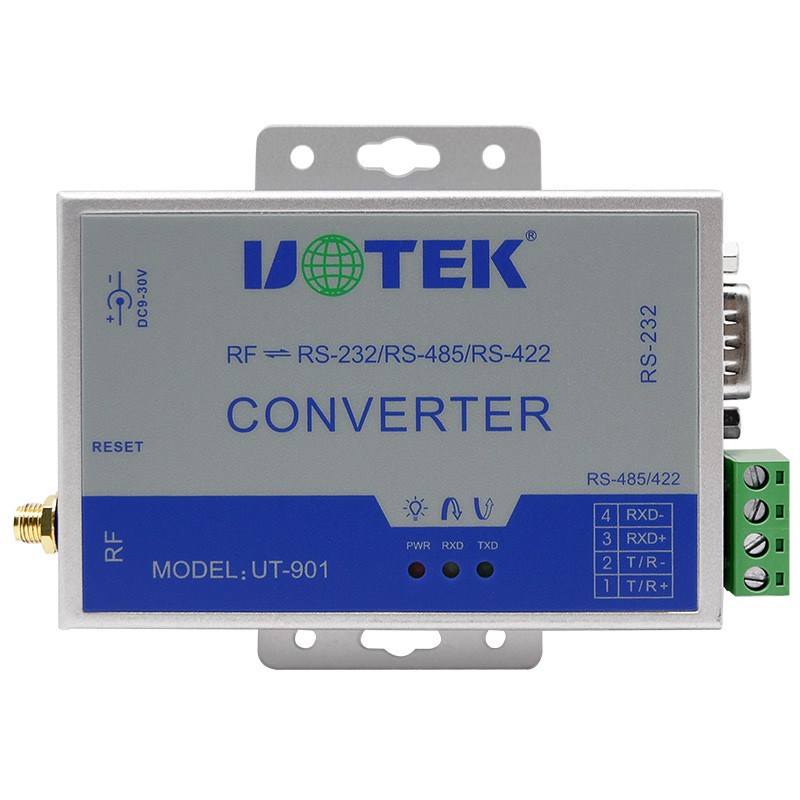

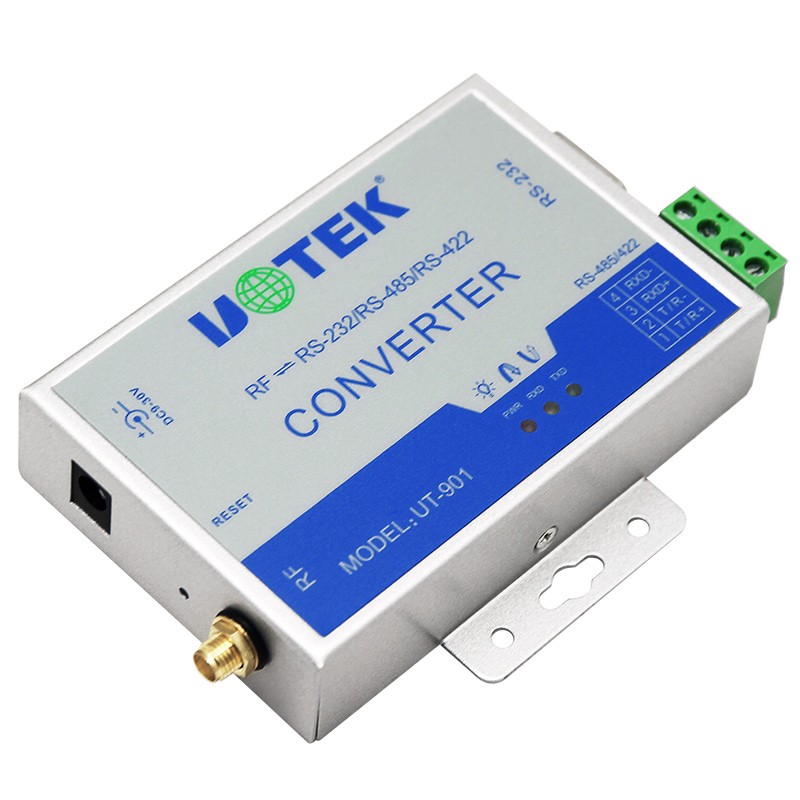

產品名稱：無線通訊模塊
規格型號：UT-901
載波頻率：433MHz ISM，標準為16個信道可設
通訊接口：RS232、RS485、RS422
產品概述：
UT-901是一款自主研發的工業等級的無線通訊模塊，支持MODBUS、ASCII碼協議，并支持各種點對點，一點對多點的無線數據通訊方式，具有收發一體、安全隔離、安裝隔離、使用簡單、性價比高、穩定可靠等特點。
UT-901無線通訊模塊可廣泛應用于工業自動化控制國的工廠集中監控、水利工程、立體倉庫、采油輸油測控、礦山機械、環保監測設備、舞臺機械、起重設備、電力、軌道交通、自動化生產設備、門禁系統、消費系統、停車場系統、公路收費站系統等需要遠程采集和通訊的場合。
產品特性：
● 載波頻率：433MHz ISM，標準為16個信道可設
● 通訊接口：RS-232、RS-485、RS-422
● 電氣接口：RS-232接口DB9針形連接器，RS-485/422接線端子，SMA接口
● 保護等級：RS-485/422接口每線600W雷擊浪涌保護
● 供電電壓：9-30VDC
● 供電電流：9V@400mA
● 標準傳輸速率：1200 bps、 2400 bps、 4800 bps、9600 bps、 19200bps、 38400bps
● 工作方式：收發一體，異步半雙工；
● 信號指示：三個信號指示燈電源(PWR)、發送(TXD)、接收(RXD)
● 天線阻抗：50Ω(標配為360°旋轉可90度折疊SMA接頭天線)無線收發芯片采用品牌功放，發射功率可選（40mW hmW 405mW 520mW）
● 工作溫度：-40℃~ +85℃
● 工作濕度：10%-90%RH 無冷凝
● 外形尺寸：97×65×22mm（不含天線）
● 傳輸距離：無線433MHz載波300米(最大功率發射空曠距離)
RS-232 5米（1200bps-38400bps）
RS-485/422 1200米（1200bps-38400bps）
訂購信息：
| 型號 | 信號/接口 | 端口數量 | 接口保護等級 | 通訊速率 | 使用環境 | 電源 | |||||
| 133MHZ | RS-232 | RS485/422 | 溫度 | 溫度 | |||||||
| SMA接口 | DB9公頭 | 接線端子 | 433MHZ | RS-232/485/422 | RS-232 | RS-485/422 | -40/85℃ | 5-95% | 有源 | ||
| UT-901 | √ | √ | √ | 1 | 1 | ±15VA ESD | 600W浪涌 | 1200bps-38.4kbps | √ | √ | 9-30VDC |
備注：以上產品配件為電源適配器天線串口線。
產品尺寸：
功率與電流對照表：
接收靈敏度：
連接器和信號：
應用領域示意圖：
